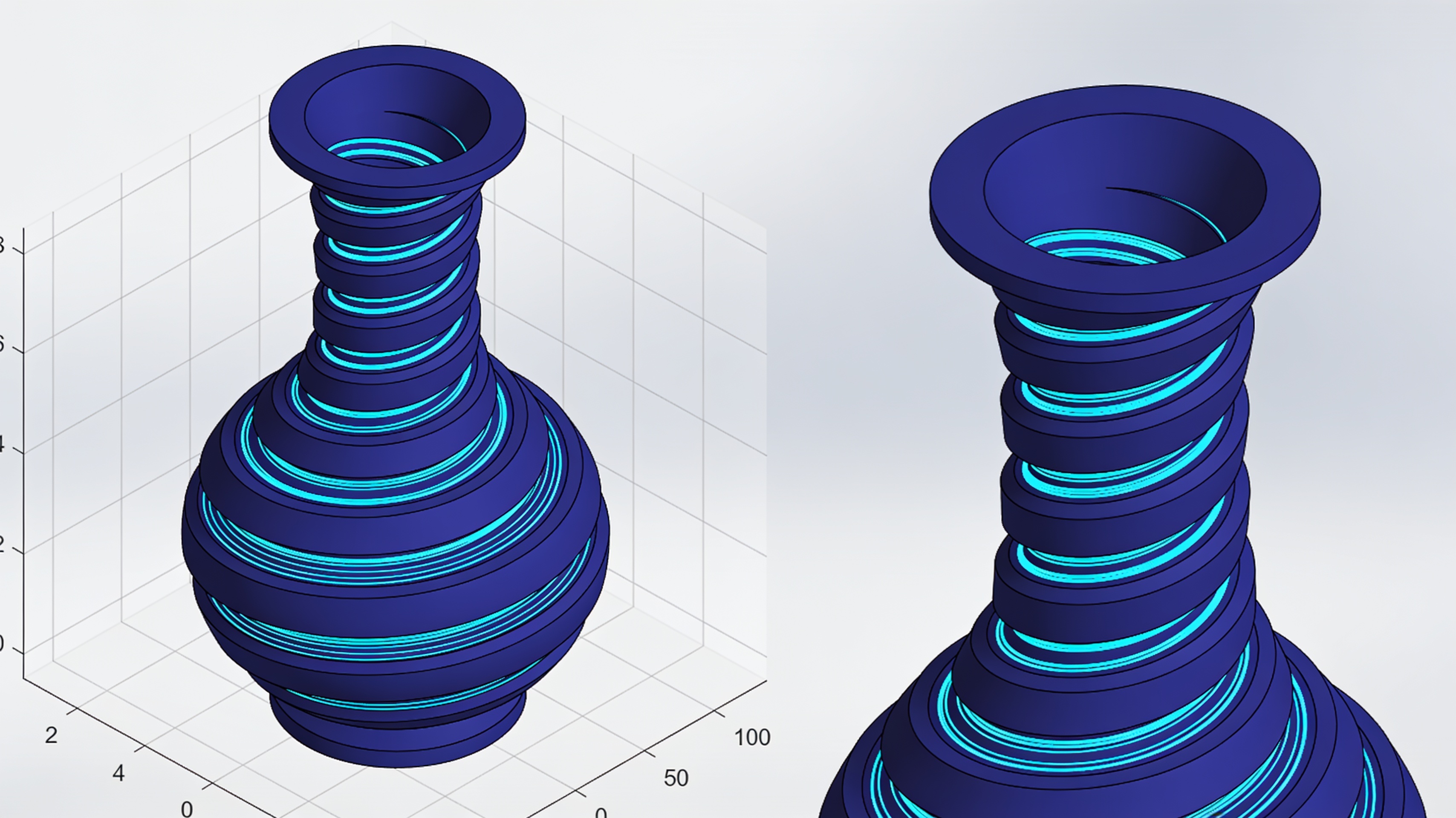

3dSynth: FDM-Druckpfade direkt entwerfen, ohne den Umweg über STL und Slicer
Das belgische Unternehmen Kubuz schlägt einen radikalen Ansatz für den FDM-3D-Druck vor: den Umweg über STL und Slicer zu eliminieren, um Toolpaths direkt im Browser zu generieren. Das System macht den Düsenpfad zum eigentlichen Design.
Der traditionelle Workflow des FDM-3D-Drucks sieht eine präzise Kette vor: CAD-Modell, Konvertierung in ein STL-Mesh, Verarbeitung im Slicer, Generierung des Toolpaths und schließlich G-Code für den Drucker. 3dSynth schlägt vor, die Zwischenschritte zu überspringen.
- 3dSynth generiert FDM-Toolpaths direkt im Browser, ohne Konto für die kostenlose Version
- Der Designer arbeitet am Düsenpfad, nicht am zu füllenden Volumen
- Ideal für Vasen, Lampen, Strukturen mit durchgehender Wand und prozedurale Geometrien
- Kompatibel mit Marlin, Klipper, RepRapFirmware und den wichtigsten Slicern für den 3MF-Export
Zwei Workflows im Vergleich
Die grundlegende Veränderung betrifft nicht nur die Eliminierung von Zwischendateien, sondern wer die Geometrie der Ablagerung entscheidet.
Der traditionelle Workflow sieht vor: CAD → Mesh/STL → Slicer → Toolpath → G-Code → Drucker. Der Workflow von 3dSynth reduziert die Schritte: Profil/mathematische Prozedur → Toolpath → G-Code → Drucker.
Der Unterschied ist wesentlich. In herkömmlichen Slicern definiert der Konstrukteur das Außenvolumen. Die Software rekonstruiert dann Perimeter, Infill, Travel und Übergänge.
Mit 3dSynth arbeitet der Konstrukteur direkt an der Bahn, die die Düse ausführen wird. Deshalb ist es korrekter, es als eine prozedurale Umgebung für Toolpaths und Meshes zu bezeichnen als einen neuen universellen Slicer.
G-Code Sculptor: Wenn Toolpath und Geometrie übereinstimmen
Das Modul G-Code Sculptor ist das klarste Beispiel für den prozeduralen Ansatz: Die Form entsteht direkt aus der programmierten Trajektorie.
Der Benutzer erstellt ein Profil, das die Form des Objekts entlang der Höhe beschreibt. Dann wendet er mathematische Effekte an: Twist, Bend, Taper, Noise, Wellen, Pattern, Displacement, Modulationen entlang Z.
Die Effekte können überlagert und neu angeordnet werden. Die Reihenfolge zählt: Sie zu ändern erzeugt unterschiedliche Ergebnisse, wie in einer Kette mathematischer Operatoren.
Das Modell wird nicht trianguliert und dann vom Slicer wiederentdeckt. Das System kennt bereits die zu erzeugende Trajektorie. Jede sichtbare Schwingung entspricht direkt einer Änderung der XY-Bewegung der Düse.
Vase-Modus: der ideale Anwendungsfall
Der kontinuierliche Spiraldruck schöpft die Möglichkeiten des direkten Toolpath-Ansatzes voll aus.
Der Vase-Modus verwendet eine einzige durchgehende Wand. Anstatt Layer → Perimeterschluss → Z-Anstieg auszuführen, erzeugt 3dSynth direkt die Spirale.
Dadurch ist es naheliegend, Oberflächen zu erzeugen, bei denen jede sichtbare Veränderung einer präzisen Änderung der Düsenbewegung entspricht. Vasen, Lampen und einschalige Strukturen werden zu idealen Anwendungen.
Modulare Architektur und Kompatibilität
3dSynth läuft vollständig im Browser und bietet mehrere spezialisierte Arbeitsumgebungen.
Das System erfordert für die kostenlose Version kein Konto. Es stellt Module bereit, um parametrische und prozedurale Formen zu erstellen, Meshes zu bearbeiten und Toolpaths über Knoten oder Blöcke zu programmieren.
Enthält außerdem Custom G-code für Analyse und Debugging von vorhandenem G-code. Mesh Sculptor ermöglicht prozedurale Modellierung mit STL-Export. Texturize wendet Displacement auf vorhandene Meshes an.
| Workflow | Traditionell | 3dSynth |
|---|---|---|
| Schritte | 5 (CAD→STL→slicer→toolpath→G-code) | 3 (Profil→Toolpath→G-Code) |
| Materialauftragskontrolle | Indirekt (über Slicer) | Direkt (Konstrukteur) |
| Ideale Anwendungen | Komplexe massive Objekte | Vasen, Lampen, Gitter |
Die Kompatibilität umfasst die gängigsten Firmware-Versionen: Marlin, Klipper und RepRapFirmware. Die Dateien können im 3MF-Format für Cura, OrcaSlicer, PrusaSlicer und Bambu Studio exportiert werden.
Anwendungen über den Vasenmodus hinaus
Durchgehende Wandstrukturen, gedruckte Textilien und Gitter stellen weitere Bereiche dar, in denen der prozedurale Ansatz Vorteile bietet.
Die Konfiguration eignet sich besonders für Experimente, bei denen Form und Bewegung des Druckkopfs nahezu vollständig übereinstimmen.
Gitter und komplexe Muster können mathematisch erzeugt werden, ohne zuerst einen Festkörper modellieren zu müssen. Dies eröffnet Möglichkeiten für Geometrien, die mit dem traditionellen Workflow schwer zu erreichen sind.
3dSynth ersetzt Slicer nicht für alle Anwendungsfälle. Es stellt jedoch eine konkrete Alternative für diejenigen dar, die direkte Kontrolle über den Toolpath wünschen und mit prozeduralen oder einschaligen Geometrien arbeiten.
articolo scritto con l'ausilio di sistemi di intelligenza artificiale
Fragen & Antworten
Was ist 3dSynth und wodurch unterscheidet es sich von einem traditionellen Slicer?
3dSynth ist eine prozedurale Umgebung, die vom belgischen Unternehmen Kubuz entwickelt wurde und FDM-Toolpaths direkt im Browser generiert. Anders als herkömmliche Slicer geht es nicht von einem STL-Mesh aus, sondern arbeitet direkt am Düsenpfad und reduziert die Kette auf Profil/mathematische Prozedur → Toolpath → G-Code → Drucker.
Welche zwei Workflows werden im Artikel gegenübergestellt?
Der traditionelle Workflow sieht CAD → Mesh/STL → Slicer → Toolpath → G-Code → Drucker vor. Der Workflow von 3dSynth eliminiert die Zwischenschritte und geht von einem Profil oder einer mathematischen Prozedur direkt zu Toolpath, G-Code und Drucker.
Was ist das G-code-Sculptor-Modul und wie funktioniert es?
G-code Sculptor ermöglicht es, ein Profil zu erstellen, das die Form entlang der Höhe beschreibt, und mathematische Effekte wie Twist, Bend, Taper, Noise, Wellen, Muster, Displacement und Modulationen entlang Z anzuwenden. Die Effekte können überlagert und neu angeordnet werden, wobei die Reihenfolge das Endergebnis beeinflusst.
Warum gilt der Vase Mode als idealer Anwendungsfall für 3dSynth?
Der Vase Mode verwendet eine einzige durchgehende Wand, und statt Layer, Perimeter-Abschluss und Z-Anstieg auszuführen, generiert 3dSynth direkt die Spirale. Dies nutzt den direkten Toolpath-Ansatz maximal aus und macht es natürlich, Oberflächen mit kontinuierlichen Variationen zu erzeugen.
Mit welchen Firmwares und Slicern ist 3dSynth kompatibel?
3dSynth ist mit den wichtigsten Firmwares wie Marlin, Klipper und RepRapFirmware kompatibel und unterstützt den 3MF-Export zu den wichtigsten Slicern. Die kostenlose Version erfordert kein Konto.
