Endlosfasern: Die Architektur, die Stahl herausfordert?
Der 3D-Druck mit Endlosfasern ist nicht nur Chemie: Er ist Geometrie. Die Ausrichtung und Anordnung der Fasern bestimmen mehr als die Hälfte der endgültigen mechanischen Eigenschaften und verwandeln Polymerkomponenten in Strukturen, die mit Stahl und Aluminium konkurrieren.
Die Geometrie macht die Stärke
Die Ausrichtung der Fasern bestimmt mehr als die Hälfte der endgültigen mechanischen Eigenschaften: Die innere Topologie kontrolliert die Spannungsverteilung und die Stoßabsorption.
Die mit Endlosfasern konstruierten Strukturen ermöglichen es, die Reaktion des Materials auf Lasten durch die Geometrie zu steuern, nicht nur durch die chemische Zusammensetzung. Die Forschung an additiven akustischen Metamaterialien hat gezeigt, dass die innere Architektur die Wellenausbreitung und die Spannungsverteilung auf Weisen manipulieren kann, die mit herkömmlicher Fertigung unmöglich sind.
Dieser Ansatz verlagert den Fokus von der Materialchemie auf die strukturelle Konfiguration. Die lastausgerichteten Endlosfasern haben einen viel größeren Einfluss auf Steifigkeit, Ermüdungsfestigkeit und Tragfähigkeit als zufällig verteilte Kurzfasern.
- L’architettura interna determina come tensioni e vibrazioni si propagano nel componente
- Lastausgerichtete Endlosfasern bieten eine bessere Leistung als Kurzfasern
- Die strukturelle Topologie kann so ausgelegt werden, dass sie Lasten wie Schallwellen umleitet
Intelligente Ablage, nicht zufällig
Die Techniken des kontinuierlichen Flussdrucks ermöglichen eine präzise Kontrolle der’Faserorientierung Faser für Faser, indem sie entscheiden, wo die Verstärkung platziert und wie sie organisiert wird.

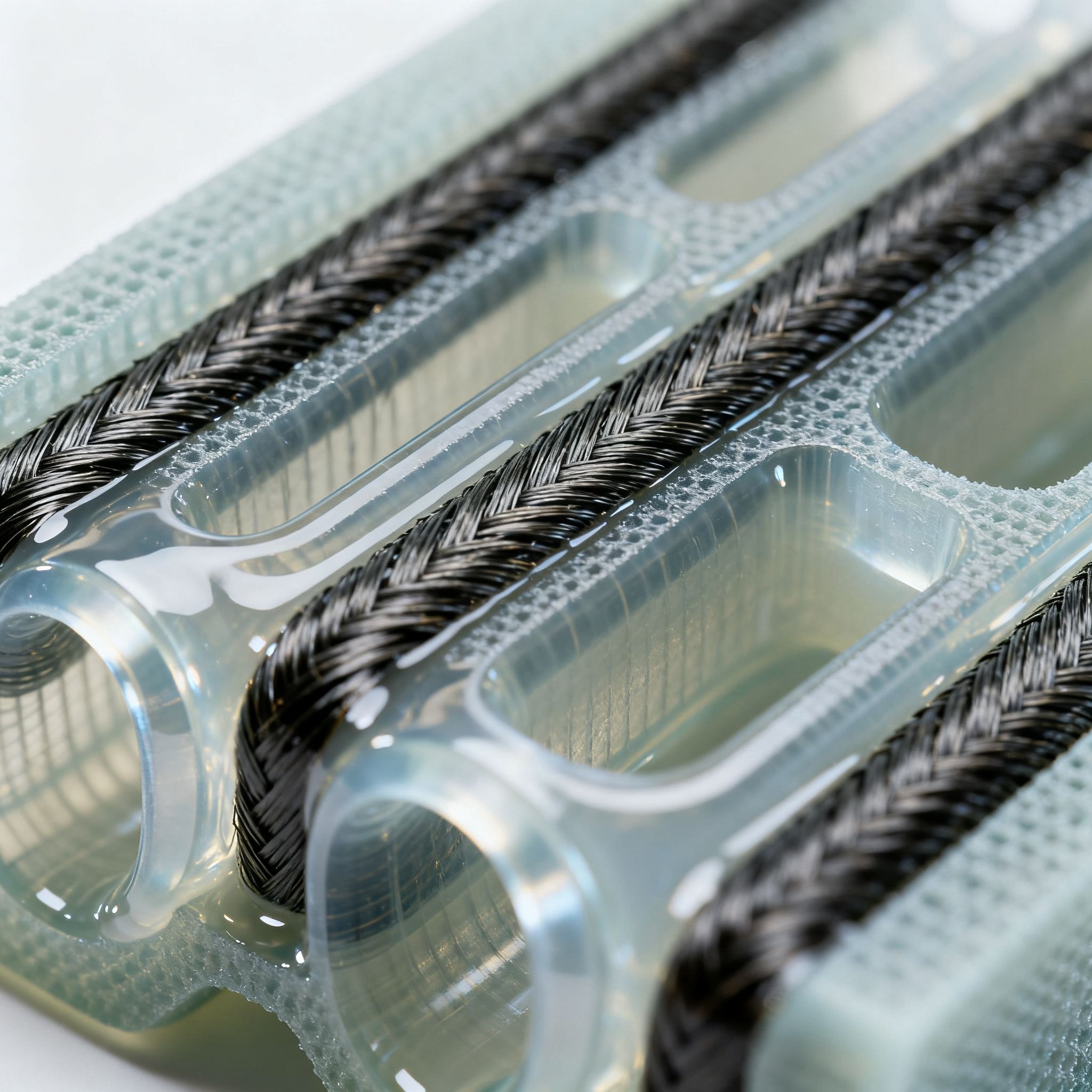

Der CFIP-Prozess (Continuous Fiber Injection Process) injiziert kontinuierliche Fasern und Harz in das’Innere von im Bauteil konstruierten röhrenförmigen Hohlräumen. Die Faser wird positioniert, konsolidiert, geschnitten und konsistent in das Material entlang von Trajektorien integriert, die auf die erwarteten Lasten ausgerichtet sind.
Druckersysteme mit Doppelextruder tragen zuerst das Basiskompositmaterial auf und fügen dann kontinuierliche Fasern durch eine zweite Düse hinzu. Diese Fasern ersetzen die traditionelle Füllung und schaffen Verstärkungspfade genau dort, wo sie benötigt werden.
Spezialisierte Slicing-Software generiert automatisch interne Kohlefaserstrukturen. Es geht nicht nur um die äußere Geometrie: Das System denkt über die mechanische Funktion nach, die das Bauteil erfüllen soll.
CFIP-Verstärkungsprozess
- Gestaltung: Das Bauteil wird mit internen Kanälen für die’Injektion der Fasern konstruiert.
- Injektion: Kontinuierliche Faser und Harz werden gleichzeitig in die konstruierten Hohlräume injiziert.
- Aushärtung: Das Faser-Matrix-System wird bei Raumtemperatur oder im Ofen konsolidiert.
Metamateriali: l’onda strutturale si piega
Die innere Geometrie kann so gestaltet werden, dass sie Lasten und Vibrationen wie Schallwellen ableitet und damit neue Wege für fortschrittliche strukturelle Anwendungen eröffnet.
Der Ansatz akustischer Metamaterialien zeigt, wie die gedruckte Architektur die mechanische Reaktion manipulieren kann. Die innere Topologie dient nicht nur der Aufnahme statischer Lasten: Sie kann beeinflussen, wie sich Stöße und Vibrationen durch das Material ausbreiten.
Solche Strukturen ermöglichen die Kontrolle des Verhaltens unter komplexen und dynamischen Lastbedingungen. Die Geometrie wird zu einem Werkzeug, um maßgeschneiderte mechanische Reaktionen entsprechend den erwarteten Belastungen zu entwerfen.
Dies ändert das Konstruktionsparadigma. Anstatt ein Material auszuwählen und die Form anzupassen, wird die innere Topologie entworfen, um die gewünschte strukturelle Reaktion zu erzielen.
Eine Endlos-Kohlenstofffaser bietet einen großen Vorteil entlang der Lastrichtung, aber viel weniger in den nicht verstärkten Richtungen. Daher muss die Ausrichtung in Abhängigkeit von den tatsächlichen Belastungen ausgelegt werden.
Fazit
Die wahre Stärke der Endlosfasern liegt nicht im Material, sondern in ihrer Architektur. Die Fähigkeit, die Ausrichtung und Anordnung der Fasern zu steuern, verwandelt den 3D-Druck von einem geometrischen Reproduktionsprozess in ein Werkzeug der Strukturtechnik.
Die Anwendungen reichen von hochfesten Vorrichtungen und Spannvorrichtungen bis hin zu leichten Luft- und Raumfahrtkomponenten. Teile, die traditionell die Montage mehrerer Elemente erforderten, können nun als monolithische Bauteile mit lokalisierten inneren Verstärkungen hergestellt werden.
Entwerfen Sie die nächste Strukturkomponente mit Blick auf die Geometrie, nicht nur auf das Polymer. Die Faserarchitektur bestimmt, ob das Teil wirklich fest ist oder innere Fehler und schlechte Haftung aufweist.
articolo scritto con l'ausilio di sistemi di intelligenza artificiale
Fragen & Antworten
Warum ist die interne Architektur bei 3D-Drucken mit kontinuierlichen Fasern ausschlaggebender als die Materialchemie?
Die Ausrichtung und Anordnung der Fasern bestimmen mehr als die Hälfte der endgültigen mechanischen Eigenschaften, indem sie die Spannungsverteilung und die Stoßabsorption steuern. Die interne Topologie ermöglicht die Steuerung der Ausbreitung von Wellen und Spannungen in einer Weise, die mit konventioneller Fertigung unmöglich ist, und verlagert dabei den Schwerpunkt von der chemischen Zusammensetzung auf die strukturelle Konfiguration.
Was ist der Vorteil von ausgerichteten kontinuierlichen Fasern gegenüber dispersen Kurzfasern?
Den Lasten ausgerichtete kontinuierliche Fasern bieten deutlich überlegene Leistung in Bezug auf Steifigkeit, Ermüdungsfestigkeit und Tragfähigkeit. Zufällig verteilte Kurzfasern ermöglichen es hingegen nicht, die mechanische Reaktion der Komponente ebenso effektiv zu steuern.
Worum handelt es sich beim CFIP-Prozess und wie funktioniert er?
Der CFIP (Continuous Fiber Injection Process) sieht die Konstruktion interner Kanäle in der Komponente vor, die gleichzeitige Injektion von kontinuierlicher Faser und Harz in die Hohlräume und die anschließende Aushärtung des Faser-Matrix-Systems. Die Faser wird entlang lastausgerichteter Bahnen positioniert, konsolidiert und geschnitten und fügt sich kohärent in das Material ein.
Wie können additive akustische Metamaterialien Lasten und Vibrationen manipulieren?
Die innere Geometrie dieser Metamaterialien kann so konstruiert werden, dass sie Lasten und Vibrationen wie Schallwellen ablenkt und ihre Ausbreitung durch das Material steuert. Dies ermöglicht es, maßgeschneiderte mechanische Reaktionen auch unter komplexen und dynamischen Lastbedingungen zu erzielen.
Welche 3D-Drucktechniken ermöglichen die Steuerung der Ausrichtung kontinuierlicher Fasern?
Techniken mit kontinuierlichem Fluss ermöglichen die Steuerung der Ausrichtung Faser für Faser, während Doppel-Extruder-Systeme das Basis-Verbundmaterial auftragen und kontinuierliche Fasern über eine zweite Düse hinzufügen. Spezialisierte Slicing-Software generiert zudem automatisch optimierte interne Strukturen entsprechend der geforderten mechanischen Funktion.
Welche Einschränkungen haben kontinuierliche Kohlenstofffasern und wie werden sie bewältigt?
Eine kontinuierliche Kohlenstofffaser bietet entlang der Lastrichtung große Vorteile, jedoch deutlich geringere Leistung in den nicht verstärkten Richtungen. Aus diesem Grund muss die Ausrichtung präzise in Abhängigkeit von den tatsächlichen Belastungen ausgelegt werden, die die Komponente ertragen muss.
