3D-gedruckte Fundamente für den neuen Sessellift von Hemavan: optimierte Infrastrukturen im Gebirge
Im Skigebiet Syterbyn im Norden Schwedens findet der 3D-Druck von Beton eine neuartige Anwendung: robotisierte Fundamente für Skilifte. Das Projekt von Hyperion Robotics, Hemavan Alpint und Doppelmayr zeigt, wie additive Bauweise logistische und wirtschaftliche Probleme beim Bau in Höhenlagen lösen kann.
Eine andere Anwendung als bei gedruckten Häusern
Die weltweit erste Sesselbahn auf mit 3D-Druck optimierten Fundamenten markiert einen Paradigmenwechsel: nicht alles drucken, sondern nur, was nötig ist.
Die neue Skiliftanlage in Hemavan, etwa 1.300 Meter lang, verwendet Fundamente, die mit einer Kombination aus computergestütztem Design, Robotik, im 3D-Druck hergestellten permanenten Schalungen, Stahlbewehrung und konventionellem Beton entwickelt wurden.
Es handelt sich um die erste dokumentierte Anwendung robotisierter Fundamente für Stützen eines Skilifts. Es gibt bereits Gebäude und sogar Seilbahnstationen, die teilweise mit 3D-Betondruck realisiert wurden, aber keine spezifischen Präzedenzfälle für diesen Strukturtyp.
- Weltweit erste Anwendung von 3D-gedruckten Fundamenten für Skiliftanlagen
- Reduzierung des Materialeinsatzes um 30-40% gegenüber konventionellen Lösungen
- Hybridsystem: gedruckte Schalung + Bewehrung + traditioneller Beton
- Logistische Vorteile in abgelegenen Bergregionen
Der wirtschaftliche Vorteil im Gebirge
In der Höhe besteht das Problem nicht darin, jeden Kubikzentimeter zu drucken, sondern Gewicht, Transporte und komplexe Arbeiten zu reduzieren.
An einem abgelegenen Bergort wie Hemavan löst die additive Bauweise sehr konkrete Herausforderungen. Gewicht, Materialvolumen, Transporte, Schalungen, Kranstunden und Arbeiten in der Höhe zu reduzieren bedeutet, bereits optimierte und einbaufertige Elemente auf die Baustelle zu bringen.
Hyperion Robotics gibt an, dass die Fundamente etwa 30-40% weniger Material verwenden als konventionelle Lösungen. Die Angabe stammt von den Projektpartnern, nicht von einer spezifischen unabhängigen Ökobilanz. Sie ist jedoch konsistent mit früheren Hyperion-Anwendungen in Wasser- und Strominfrastrukturen, wo dokumentierte Reduzierungen von Kunden wie National Grid bestätigt wurden.

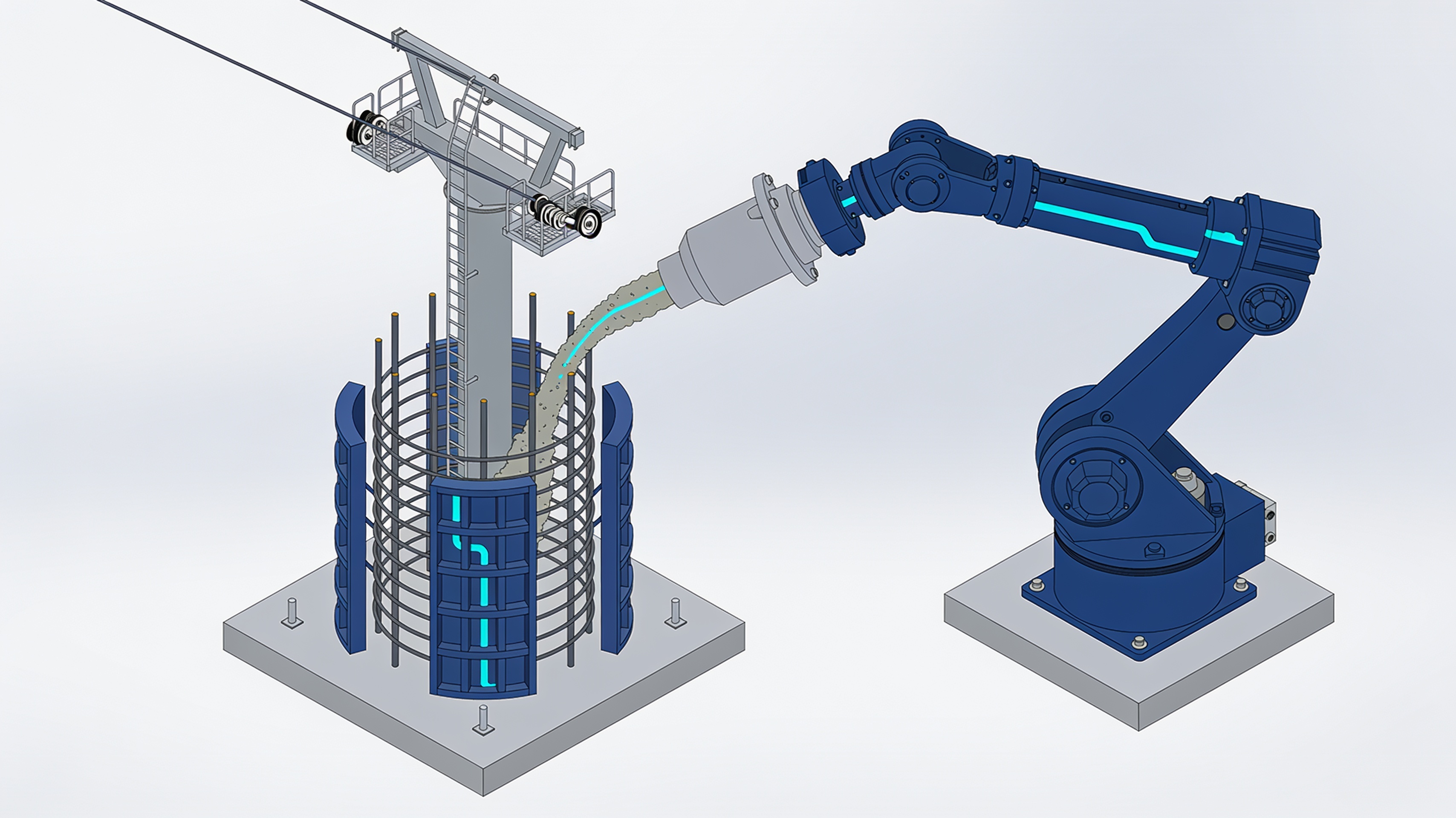

Wie das Hybridsystem funktioniert
Nicht das gesamte Fundament wird gedruckt: Der Hyperion-Prozess ist ausgefeilter und kombiniert verschiedene Technologien.
Die Bezeichnung “3D-gedrucktes Fundament” kann Missverständnisse hervorrufen. Das System trägt nicht Schicht für Schicht das gesamte strukturelle Volumen auf.
Der Produktionsprozess
- Digitales Design: Die Komponente wird in Abhängigkeit von den Lasten und den Standortbedingungen optimiert.
- Robotergestützter Druck: Eine robotisierte Struktur erstellt eine permanente Schalung mit optimierter Geometrie.
- Bewehrung: Die Schalung wird mit einem Bewehrungskorb aus Stahl verbunden.
- Betonage: Das strukturelle Volumen wird mit konventionellem Beton vervollständigt.
Die gedruckte Schalung bleibt integraler Bestandteil der endgültigen Struktur. Dieser hybride Ansatz ermöglicht es, die Vorteile des computergestützten Entwurfs und der Robotik zu nutzen, ohne auf die Leistungsfähigkeit des traditionellen Stahlbetons zu verzichten.
Präzedenzfälle in der Infrastruktur
Hyperion hat das System bereits mit britischen Industriepartnern in kritischen Sektoren wie Energie und Wasser getestet.
Das Unternehmen hat mit National Grid für Fundamente von Umspannwerken zusammengearbeitet. Mit Welsh Water und Mott MacDonald Bentley hat es 66 Fundamente für das Projekt Usk Reservoir realisiert.
Diese Präzedenzfälle in der Wasser- und Elektrizitätsinfrastruktur lieferten Daten zur Materialreduzierung und validierten den Ansatz vor der Anwendung auf die Aufstiegsanlagen. Die Partnerschaft mit der University of Sheffield und National Grid ermöglichte zudem strukturelle Überprüfungen durch Finite-Elemente-Analysen.
Das Fundamentprojekt von Hemavan wurde von DEKRA bewertet, um die Konformität mit den Sicherheitsstandards für Aufstiegsanlagen zu gewährleisten.
Implikationen für die additive Bauweise
Das Projekt von Hemavan weist eine pragmatische Richtung: Additive Fertigung im Bauwesen kann bei Infrastrukturen sinnvoller sein als bei Wohnhäusern.
Jahrelang konzentrierte sich die Kommunikation über 3D-Druck im Bauwesen auf gedruckte Häuser. Das schwedische Projekt zeigt, dass der wahre Wert der Technologie in enger gefassten, aber strategischen Anwendungen zum Vorschein kommen kann.
Optimierte Fundamente, komplexe vorgefertigte Elemente, Komponenten für Infrastrukturen an schwierigen Orten: Diese Bereiche ermöglichen es, die Vorteile des computergestützten Entwurfs und der Robotik zu nutzen, ohne die regulatorischen und technischen Komplexitäten des Drucks ganzer bewohnbarer Gebäude bewältigen zu müssen.
Die Finanzierung des Projekts 3DGeoCarbon durch den European Innovation Council bestätigt das institutionelle europäische Interesse an Infrastrukturanwendungen des kohlenstoffarmen 3D-Drucks.
Der Sessellift von Hemavan stellt ein konkretes Fallbeispiel dar: weniger spektakulär als ein gedrucktes Haus, aber wahrscheinlich relevanter für die industrielle Einführung der Technologie.
articolo scritto con l'ausilio di sistemi di intelligenza artificiale
Fragen & Antworten
Was ist die Hauptneuheit des Projekts von Hemavan?
Es ist die erste dokumentierte Anwendung von robotisierten 3D-gedruckten Fundamenten für die Stützen einer Seilbahnanlage. Es gibt Vorgänger für Gebäude und Seilbahnstationen, aber nicht für diese Strukturtypologie.
Wie viel Material wird mit den 3D-gedruckten Fundamenten eingespart?
Hyperion Robotics gibt einen Materialeinsatz an, der 30-40% unter dem konventioneller Lösungen liegt. Die Angabe stammt von den Projektpartnern und nicht von einer unabhängigen Life Cycle Assessment, ist aber konsistent mit früheren Anwendungen in Wasser- und Strominfrastrukturen.
Wird das gesamte Fundament in 3D gedruckt?
Nein. Das System ist hybrid: Es kombiniert computergestütztes Design, Robotik, permanent 3D-gedruckte Schalungen, Stahlbewehrung und konventionellen Beton. Es wird nicht das gesamte strukturelle Volumen Schicht für Schicht abgeschieden.
Welche Vorteile bietet der 3D-Druck an einem abgelegenen Bergort wie Hemavan?
Reduzierung von Gewicht, Materialvolumen, Transporten, Schalungen, Kranstunden und Arbeiten in der Höhe. Auf diese Weise werden bereits optimierte und installationsbereite Elemente auf die Baustelle gebracht.
Wer sind die Partner des Projekts der Seilbahn von Hemavan?
Das Projekt umfasst Hyperion Robotics, Hemavan Alpint und Doppelmayr. Die Seilbahnanlage ist etwa 1.300 Meter lang und befindet sich im Skigebiet Syterbyn im Norden Schwedens.
