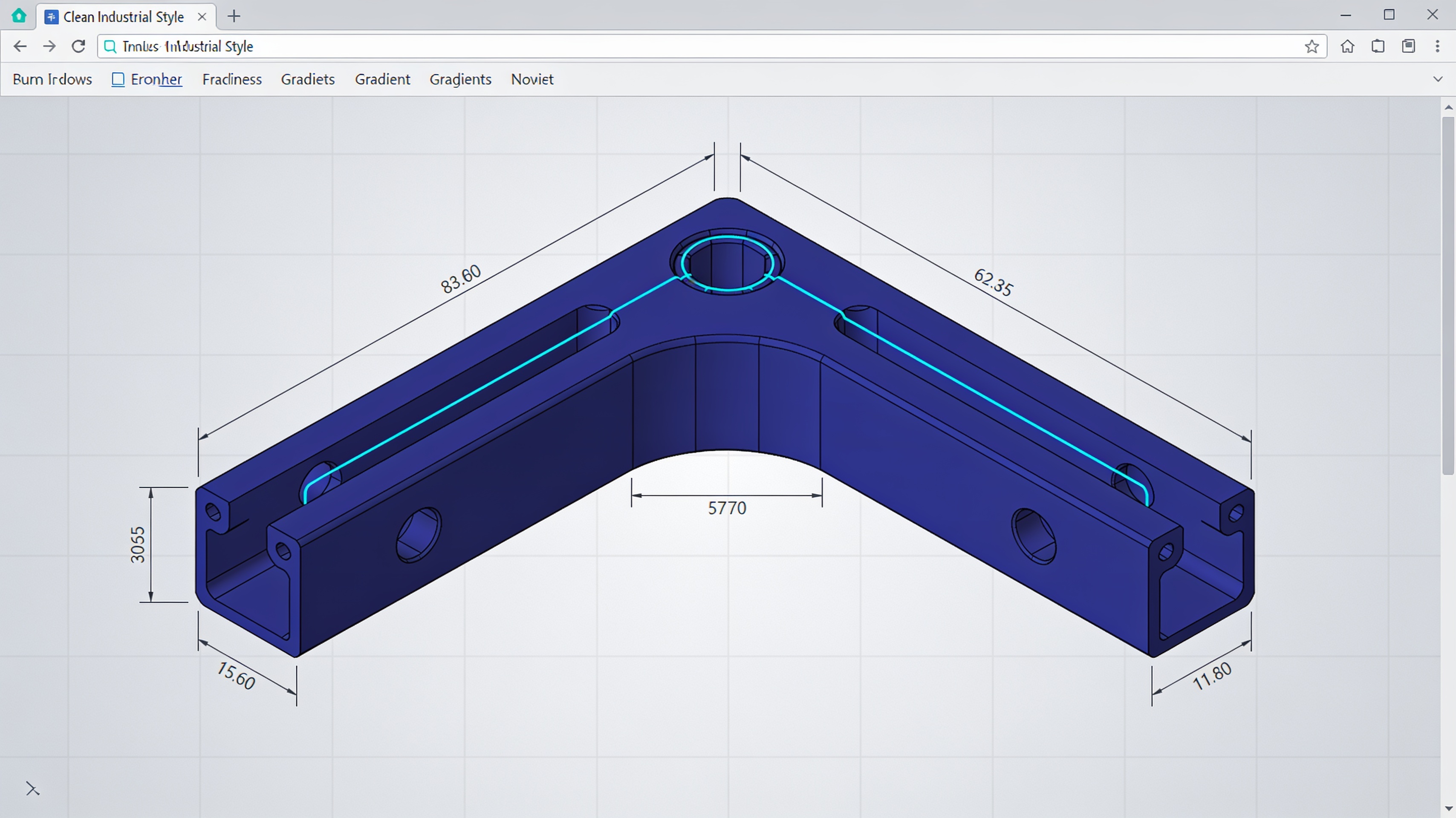

CADProps apporte la visualisation et la mesure des fichiers CAO directement dans le navigateur
Ouvrir rapidement un fichier STEP reçu d’un fournisseur, contrôler l’encombrement d’un composant ou comparer deux révisions CAO sont des opérations qui nécessitent normalement un logiciel compatible avec le format reçu. CADProps propose une approche différente : déplacer ces activités dans le navigateur, sans installer le CAO d’origine.
Le service, développé par une équipe basée à Singapour, permet de visualiser et mesurer des fichiers CAO directement dans le navigateur sans créer de compte ; pour la conversion des fichiers, il est en revanche nécessaire de se connecter.
Un visualiseur, pas un CAO paramétrique
CADProps se positionne comme un outil pour des opérations de contrôle et d’inspection rapides, et non comme une alternative aux logiciels CAO traditionnels.
Le service n’est pas un système de CAO paramétrique. Il ne remplace pas SolidWorks, CATIA, Siemens NX ou Autodesk Inventor. Il n’offre pas d’historique des fonctions, d’esquisses paramétriques ni de fonctions de modélisation avancées.
La distinction est fondamentale. Visualiser correctement la géométrie d’un fichier et reconstruire le modèle CAO qui l’a générée sont deux problèmes très différents.
- Visualisation et mesure de fichiers CAO directement dans le navigateur
- Aucune installation requise ; visualisation et mesure disponibles sans compte
- Prise en charge des formats STEP, IGES et des fichiers natifs des principaux CAD
- Ne remplace pas les CAD paramétriques : c'est un outil de contrôle et d'inspection
Du fichier CAD à la visualisation Web
Le système traite les modèles sur le serveur et génère une représentation utilisable par le visualiseur du navigateur, en distinguant la géométrie B-Rep et le mesh.
Lorsqu'un modèle est chargé, CADProps le traite sur le serveur et interprète la géométrie. Pour les fichiers basés sur une géométrie CAD B-Rep, comme STEP et IGES, le système peut utiliser la géométrie mathématique pour certaines propriétés.
Pour la visualisation interactive, une représentation tessellée est produite. Cela permet de faire pivoter le composant, de sélectionner des éléments et de le sectionner sans exécuter dans le navigateur l'ensemble du programme CAD d'origine.
B-Rep et mesh : une différence substantielle
La distinction entre représentation paramétrique et mesh est le point techniquement le plus important pour comprendre les capacités et les limites du service.
Dans une Boundary Representation (B-Rep), un solide est décrit par des surfaces, des arêtes, des sommets et des relations topologiques. Un cylindre reste mathématiquement un cylindre avec un rayon déterminé.
Dans un fichier STL, la même surface est approximée par des triangles. En augmentant le nombre de triangles, la représentation devient visuellement précise, mais ne redevient pas la surface analytique d'origine.
Compatibilité avec les principaux formats
Le service prend en charge les formats CAO les plus répandus dans l'industrie manufacturière, y compris les fichiers natifs et les standards d'échange.
CADProps déclare sa compatibilité avec SolidWorks, CATIA V5, Siemens NX et Autodesk Inventor. Il prend également en charge les standards STEP et IGES pour l'échange de données CAO.
Pour l'export et la conversion, le système gère des formats tels que STL, 3MF, OBJ, glTF et GLB. Ces formats couvrent à la fois les besoins de l'impression 3D et ceux de la visualisation Web.
Applications dans le flux de travail
Le service s'insère dans les phases de vérification préliminaire et de contrôle rapide, avant l'ouverture dans la CAO complète.
Les opérations typiques incluent le contrôle rapide d'un fichier reçu d'un fournisseur, la vérification des encombrements d'un composant et la comparaison entre révisions successives. Ces activités ne nécessitent pas les fonctionnalités complètes d'une CAO paramétrique.
La possibilité de mesurer et de sectionner les modèles directement dans le navigateur réduit le temps nécessaire aux opérations d'inspection simples. Pour les modifications paramétriques ou la conception, le logiciel de CAO d'origine reste nécessaire.
| Fonctionnalités | CADProps | CAO paramétrique |
|---|---|---|
| Visualisation rapide | Oui, navigateur | Nécessite une installation |
| Mesures sur la géométrie | Oui, B-Rep et maillage | Oui, paramétriques |
| Modélisation | Non | Oui, complète |
| Historique des fonctions | Non | Oui |
Conclusions
CADProps représente une approche pragmatique pour les opérations de contrôle et d’inspection qui ne nécessitent pas les fonctionnalités complètes d’un CAD paramétrique. La distinction entre la visualisation de la géométrie et la reconstruction paramétrique du modèle est techniquement correcte et bien définie par le service lui-même.
L’utilité principale réside dans la réduction du temps nécessaire aux vérifications préliminaires et dans le franchissement des barrières liées à l’installation de logiciels spécifiques pour chaque format CAD reçu.
article écrit à l'aide de systèmes d'intelligence artificielle
Questions & Réponses
CADProps est-il une alternative à SolidWorks ou CATIA ?
Non. CADProps n'est pas un système CAO paramétrique et n'offre pas d'historique des fonctionnalités, d'esquisses paramétriques ou de modélisation avancée. C'est un outil de visualisation, de mesure et d'inspection rapide, et non pour reconstruire le modèle CAO d'origine.
Quels formats CAO CADProps prend-il en charge ?
Le service prend en charge des formats comme STEP et IGES, ainsi que les fichiers natifs des principaux logiciels de CAO. Pour les fichiers basés sur la géométrie B-Rep, il peut exploiter la géométrie mathématique pour certaines propriétés.
Faut-il installer un logiciel ou créer un compte pour utiliser CADProps ?
Non, CADProps fonctionne directement dans le navigateur sans installation. Le compte est facultatif pour les fonctions principales du service.
Quelle est la différence entre la géométrie B-Rep et le maillage dans CADProps ?
La B-Rep décrit le solide au moyen de surfaces, d'arêtes, de sommets et de relations topologiques, en conservant la géométrie analytique d'origine. Pour la visualisation interactive, CADProps génère en revanche une représentation tessellée, qui approxime la surface par des triangles.
Où se trouve l'équipe qui développe CADProps ?
Le service est développé par une équipe basée à Singapour. Il permet de visualiser, mesurer et convertir des fichiers CAO sans créer de compte pour les fonctions principales.
