FlashForge y ELEGOO patentan sistemas para el cambio automático de boquillas en la impresión 3D FFF
Dos fabricantes chinos han presentado solicitudes de patente para soluciones que permiten alternar múltiples cabezales o boquillas durante la impresión, reduciendo la masa transportada por el carro y abriendo nuevas posibilidades para la producción multicolor y multimaterial.
- FlashForge patenta un sistema con cabezales intercambiables en un bastidor móvil
- ELEGOO propone un portaboquillas giratorio con placa circular y movimiento vertical
- Ambas soluciones buscan reducir el peso sobre el carro durante la impresión
- Las solicitudes de patente no corresponden a anuncios comerciales
FlashForge: cabezales intercambiables en bastidor
FlashForge ha presentado una solicitud de patente para un sistema que recoge y deposita automáticamente los cabezales durante el proceso de impresión, manteniendo separadas las unidades no utilizadas.
La solicitud de patente china CN122425892A, asignada a Zhejiang FlashForge Group Co., describe un dispositivo de conmutación dotado de múltiples cabezales colocados en un soporte móvil. El carro de la impresora engancha solo el cabezal necesario para una determinada fase del trabajo. Los demás permanecen en posición de estacionamiento.
La solución se diferencia de las impresoras con dos extrusores montados permanentemente en el mismo carro. También se distingue de los sistemas que utilizan una única boquilla alimentada por múltiples bobinas. FlashForge apunta a mantener separados materiales, hotends y boquillas, reduciendo el número de componentes transportados durante los movimientos.
Funcionamiento del bastidor móvil

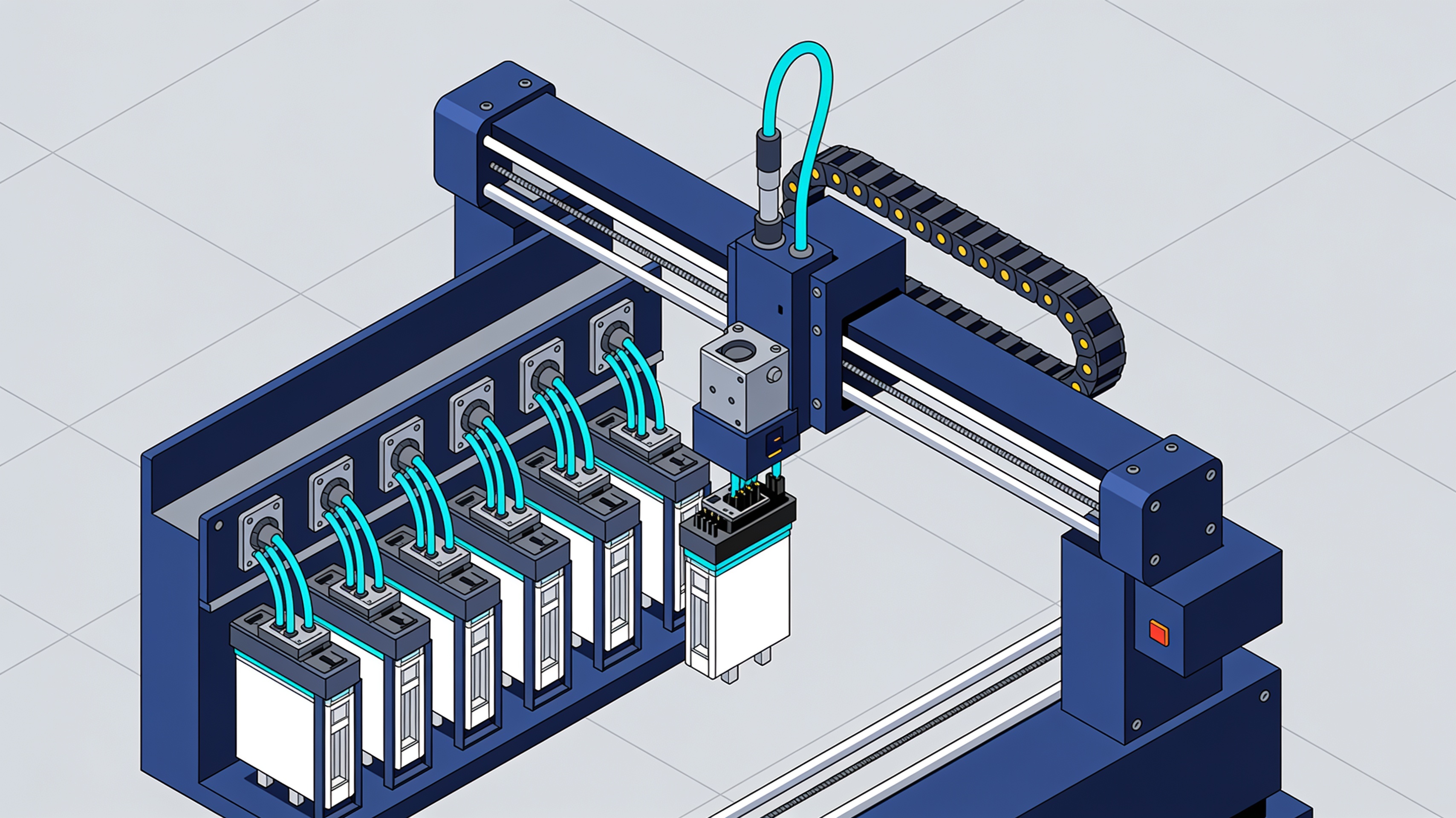

El proyecto prevé un carro móvil instalado en el sistema de movimiento de la impresora. Durante el trabajo, el carro toma una sola unidad de un bastidor colocado cerca de un extremo de la guía.
El bastidor contiene múltiples cabezales dispuestos en secuencia. Cuando el software requiere un determinado color o material, el soporte se desplaza lateralmente hasta alinear el cabezal correcto con el carro. El carro alcanza la zona de cambio, se conecta al cabezal y lo retira del soporte.
Al finalizar la fase de impresión, el carro devuelve el cabezal a su posición, lo suelta y puede tomar otro. En los dibujos asociados a la solicitud aparecen cuatro cabezales, pero las reivindicaciones no parecen limitar el sistema a ese número.
Esta configuración evita mover todos los hotends juntos. El carro lleva consigo solo la masa requerida para la operación en curso, mientras que los otros cabezales permanecen quietos.
ELEGOO: portaboquillas giratorio con placa circular
ELEGOO ha presentado una solicitud de patente para un sistema compacto que alterna múltiples boquillas mediante un soporte giratorio y elevable, concentrando los módulos en una configuración circular.
La solicitud de patente china CN122425890A, atribuida a Shenzhen Intelligent Pie Technology Co., Ltd., describe un sistema para alternar múltiples boquillas dentro de una impresora 3D FFF. El documento fue publicado el 21 de julio de 2026. El título puede traducirse como “soporte de cambio rápido para múltiples boquillas FDM”.
La letra “A” en el código indica que se trata de la publicación de una solicitud de patente, no de una patente ya concedida. El proyecto no corresponde al anuncio de una nueva impresora comercial.
Selección radial y acoplamiento vertical
La solución utiliza una placa circular sobre la cual se pueden montar diferentes cuerpos de boquilla. La placa puede girar para llevar el módulo requerido a la posición correspondiente a la trayectoria del filamento.
Después de la rotación, un segundo movimiento vertical levanta el grupo seleccionado y lo conecta al tubo de alimentación. El sistema combina así dos operaciones: la selección radial de la boquilla y su acoplamiento en la posición de trabajo.
No se trata de un cambio de herramienta en el que un carro recoge un cabezal completo de una serie de estaciones fijas. En el proyecto de ELEGOO, los diferentes módulos permanecen reunidos alrededor de un único soporte giratorio. La configuración recuerda a un cartucho circular: el sistema gira hasta la posición prevista, acopla el módulo elegido y deja las demás boquillas en espera.
| Característica | FlashForge | ELEGOO |
|---|---|---|
| Tipo de cambio | Cabezal completo | Boquilla sobre placa giratoria |
| Posición de componentes | Estante lineal | Soporte circular |
| Movimiento principal | Lateral + enganche | Rotación + elevación |
| Número de patente | CN122425892A | CN122425890A |
Implicaciones para la impresión multimaterial
Ambas soluciones abordan el problema del peso adicional en la impresión multicolor y multimaterial, proponiendo arquitecturas que separan físicamente los componentes no utilizados.
El peso adicional puede limitar las aceleraciones, aumentar las vibraciones y complicar el posicionamiento del componente seleccionado. FlashForge y ELEGOO han elegido enfoques diferentes para el mismo objetivo: reducir la masa transportada por el carro durante los movimientos de impresión.
La patente no constituye la confirmación de una futura impresora comercial. Los documentos muestran, sin embargo, qué problemas técnicos los dos fabricantes pretenden abordar en los próximos desarrollos dedicados a la impresión con más colores, materiales diferentes y soportes solubles.
FlashForge patenta un sistema para cambiar automáticamente los cabezales en las impresoras 3D FFF – Imprimir en 3D
ELEGOO estudia un portaboquillas rotatorio y ligero para la impresión 3D FFF multimaterial – Imprimir en 3D
articolo scritto con l'ausilio di sistemi di intelligenza artificiale
Preguntas y respuestas
¿Cuál es el objetivo principal de las patentes de FlashForge y ELEGOO?
Ambas soluciones buscan reducir el peso transportado por el carro durante la impresión, alternando múltiples cabezales o boquillas. Este enfoque abre nuevas posibilidades para la producción multicolor y multimaterial sin sobrecargar la mecánica.
¿Cómo funciona el sistema patentado por FlashForge?
FlashForge ha desarrollado un sistema con cabezales intercambiables ubicados en un bastidor móvil. El carro recoge automáticamente solo el cabezal necesario para esa fase específica de impresión, dejando los demás en posición de aparcamiento.
¿En qué consiste la propuesta de patente de ELEGOO?
ELEGOO propone un portaboquillas rotativo equipado con una placa circular que realiza movimientos verticales. Este sistema compacto permite alternar las boquillas de manera eficiente durante el proceso de impresión.
¿Cuál es la ventaja técnica frente a los extrusores duales tradicionales?
A diferencia de las impresoras con dos extrusores montados permanentemente, estos sistemas mantienen separados los materiales y hotends no utilizados. En consecuencia, el carro transporta únicamente la masa estrictamente requerida para la operación en curso.
¿Las patentes presentadas indican una comercialización inminente?
No, las solicitudes de patente depositadas no corresponden necesariamente a anuncios comerciales inmediatos. Se trata de protecciones intelectuales para tecnologías que podrían desarrollarse en el futuro.
